楔鏡，作為一種特殊的光學棱鏡，其設計特點確實通常表現為上平面較寬而下端逐漸收窄變尖，形成一個楔形結構。這種結構使得光線在經過楔鏡時會(huì )發生折射，產生特定的偏向角。

一、楔鏡定義

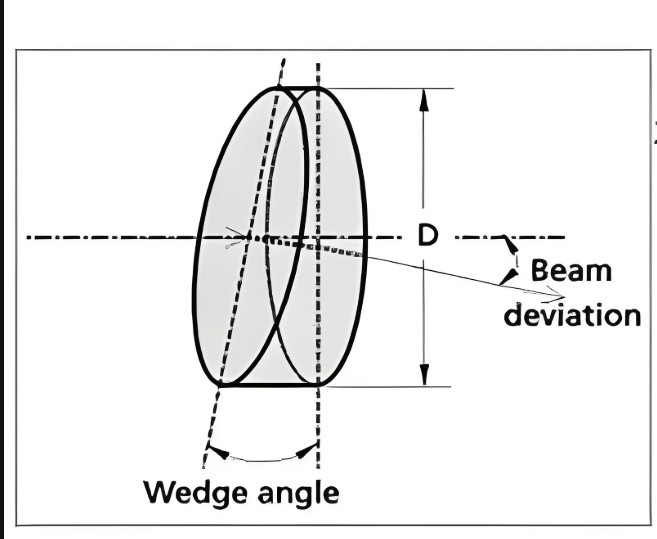

在光學上，楔鏡的頂角（即楔形的銳角部分）通常很小，一般小于1/10弧度，或說折射角一般在0度~2度左右，這樣的設計使得當光線垂直或接近垂直射入楔鏡時，其偏向角很小，且與入射角無關，偏向角θ與光楔介質的折射率n和頂角α有關，具體公式為偏向角θ=(n-1)A。在光學領域，楔鏡可以被視為一種具有特殊形狀和光學性能的棱鏡，其名稱中的“楔”字更多地是用來強調其折射面的傾斜特性，在實際應用中，楔鏡的形狀和尺寸會(huì )根據具體的光學需求進行定制。

二、楔鏡的作用

楔鏡主要用于對光線進行微小的偏折，常用于光學儀器中補償測量光線的小角度偏差，在激光技術中，楔鏡可用于調整激光光束的方向，實現光束的精確對準和定位，廣泛用于用于光束掃描、光束整形和光束衰減等應用。

三、材質與選擇

材質：目前市場上主要有石英、硅、K9玻璃等材質的楔鏡。石英楔鏡具有較好的耐高溫性能，適用于高功率激光焊接；硅楔鏡具有較高的反射率，適用于低功率激光焊接；K9玻璃楔鏡則具有較好的光學性能和成本優勢，適用于一般的激光焊接。

選擇：在選擇激光焊接機楔鏡時，需要考慮楔角、反射率、材質等多個因素。根據實際需求，選擇適當的反射率和材質是非常重要的。

四、應用領域

光學儀器：在光學儀器中，光楔常被用來補償測量光線的小角度偏差。例如，在軍用測距儀、照相機取景器等設備中，光楔的組合使用可以產生不同的偏向角，從而實現對光線的精確控制。

激光焊接：在激光焊接機中，楔鏡是重要的光學元件。它可以將激光束從垂直方向引導至水平方向，使激光束能夠與工件表面垂直接觸，從而實現高質量的焊接。根據楔角的不同，激光焊接機楔鏡可分為45度楔鏡和60度楔鏡兩種。45度楔鏡適用于需要高反射率的場合，而60度楔鏡則適用于需要高透射率的場合。
